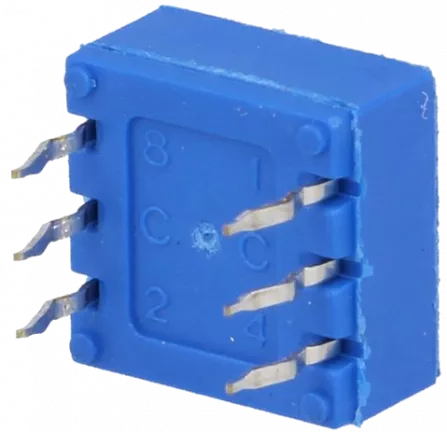

ERD110RSZ - Drehcodierschalter 10 Pol Bin real

Art.Nr.: ERD110RSZ

Dreh-Kodierschalter mit binär realer Codierung.

Aufbau

• Raster 2,54 mm

• vergossene Anschlüsse

• fluxdichte Ausführung

• Isoliermaterial UL94V-0 approbiert

• 10 Schaltstellungen

• binäre Codierung

• weiße Rotorkennfarbe

• Schraubenzieherbetätigung

• Pin-Anordnung kompatibel zu marktgängigen Schaltern

Elektrische Daten

Schaltleistung, max.: 25 mA / 24 V DC

Durchgangsstrom, max.: 100 mA / 50 V DC

Kontaktwiderstand, max.: 100 mOhm

Isolationswiderstand (100 V DC), min.: 1000 MOhm

Durchschlagfestigkeit, min.: 250 V AC / 1 Min.

Betätigungen unter Nennlast: 1 x 10^4 / Min.

Technische Daten

Isolierstoffe: PBT, glasgefüllt

Kontaktveredelung: Cu-Legierung, vergoldet über Nickel

Einlötpin: Cu-Legierung, verzinnt über Nickel

Betriebstemperatur: - 25 ... + 70 °C

Betätigungskraft, max.: 500 gf/cm

Standzeit: 2 x 10^4 ohne Last

Vibrationstest: MIL-STD-202F, Methode 204D

Löttemperatur: 260 ±5 °C / 5 ±1 s

Lötbedingungen: 230 ±5 °C / 5 ±0,5 s, 95 % Bedeckung
