UP940EP - Euro-Bus-Karte, 129x203mm

Epoxyd mit beidseitiger Cu-Auflage. Beidseitig mit Löt-
stopplack und einseitig mit Positionsdruck versehen. Bus-
Verdrahtungen werden durch ihre speziellen Vorteile immer
beliebter. Anwendung finden diese Karten sowohl in der Seri-
enfertigung als auch beim Aufbau von Einzelanfertigungen.

Der Artikel 940 zeichnet sich besonders aus durch:
• Auslegung nach dem „Euro-Bus“
• Sehr geringes Übersprechen
• Seine schaltungstechnische Besonderheit, nach der sowohl 64-pol. als auch 96-pol. Stecker nach Bauform B + C,DIN 41612 eingesetzt werden können
• Befestigungslöcher für 19“-Gehäuse
• Zusätzliche Masse- und Potential-Leitungen an Ober- und Unterseite

Geliefert wird die Karte lagermäßig mit 10 Steckplätzen.
Abmessung: 128 x 203,2 mm
Raster: 2,54 mm (Stecker)

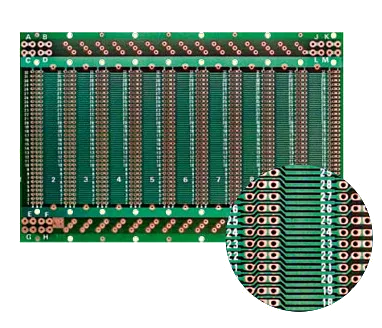

Leiterbahnen: siehe Bild
Lochungen: 1,0 + 1,5mm
Cu-Auflage: 2 x 35 μ
Mat.-Stärke: 1,6 mm
