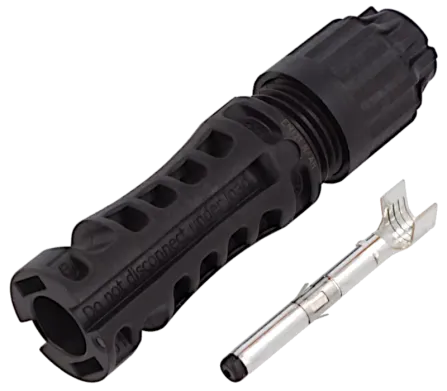

32.0325P0001 - Solar-Stecker männlich MC4 Evo 2 69A 1,5kV

Dieser Stecker ist die Weiterentwicklung des klassischen MC4-Steckers und
erfüllt die Anforderung nach absoluter Verpolungssicherheit perfekt,
da er mechanisch exakt so codiert ist, dass er nur mit der passenden
weiblichen Buchse ( 32.0316P0001) verbunden werden kann.
Die wichtigsten technischen Eckdaten dieses Steckers:
Spannung & Strom: Ausgelegt für moderne Hochvolt-Systeme bis 1500 V DC.
Er verträgt je nach Kabelquerschnitt Ströme von 45 A (bei 4 mm²) bis 53 A (bei 6 mm²).
Kabelquerschnitt:
Geeignet für Solarkabel mit 4 mm² und 6 mm² Leiterquerschnitt.
Außendurchmesser:
Die Dichtung ist für Kabel mit einem Mantel-Außendurchmesser von
4,7 mm bis 6,4 mm optimiert.
Schutzart:
Staub- und wasserdicht nach IP65 und IP68 (getaucht für 1 Stunde in 1 Meter Tiefe).
Zulassung:
Zertifiziert nach IEC, UL und TÜV.
Laut geltenden Normen (wie NEC) besitzt er einen Sicherheitsverschluss,
der sich im gesteckten Zustand nur mit einem Werkzeug wieder öffnen lässt.
Kompatibilität zum alten MC4-Standard:
Stäubli garantiert für die MC4-Evo 2 Serie eine uneingeschränkte Steckkompatibilität
mit der klassischen MC4-Produktfamilie.
Sie können diesen Stecker also problemlos mit vorhandenen, älteren Original-MC4-Buchsen
an Ihren Solarmodulen zusammenstecken.
Wichtiger Montagehinweis
(Crimpen)Dieser Stecker benötigt eine Crimpverbindung.
Beachten Sie hierbei:
Werkzeugkompatibilität:
Obwohl der Stecker mit alten MC4-Steckern zusammenpasst, ist das Crimpprofil
der Evo-2-Serie leicht verändert.
Für optimale Zugfestigkeit und minimalen Übergangswiderstand empfiehlt Stäubli
die Verwendung einer Crimpzange, die explizit für MC4-Evo 2 Einsätze zugelassen ist.

Die Crimpzange dazu finden Sie hier
