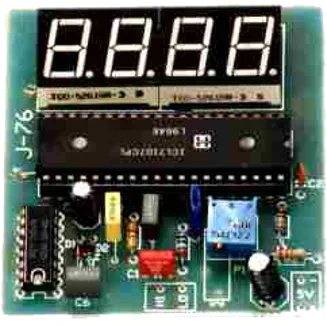

ZSM-76 - Bausatz Millivoltmeter mit LED Anzeige

Die Baulemente des Sets ermöglichen den Aufbau eines digitalen Millivoltmeters mit LED-Anzeige.
Parameter:
Meßspannungsbereich +/- 199,9mV .
Verarbeitung: 3 Messwerte/Sekunde
Linearität +/- 0,2 Stellen
Null-Temperaturdrift 0,2V/K
Temperaturkoeffizient der Schaltung 1pp/K
86dB Störsignalunterdrückung
Eingangsstrom 10pA
Stromaufnahme 180mA

Der Bausatz ist eine Applikation eines AC-Wandlers der durch die Firma Intersil entwickelt wurde.
Es kann als Basis dienen beim Konstruieren weiterer Messgeräte für Spannung, Strom, Widerstand, Temperatur.
Überall dort, wo sich die zu messende Größe auf Spannung wandeln lässt.
Dieses Millivoltmeter eignet sich auf Grund der hohen Stromaufnahme durch die Displays besser für stationäre Geräte
die mit Netzteilen gespeist werden. Die Schaltung montiert man auf einer Platine zusammen mit dem Display.
Vor der Montage sollte die Platine mittels eines Widerstandsmeters auf eventuelle Kurzschlüsse untersucht werden.
Die Montage beginnt man mit anlöten der Brücken. Diese baut man aus einem Kupfer- oder Silberdraht.
Weiterhin lötet man Widerstände und Kondensatoren , den Sockel und das Display an.
Die Inbetriebnahme des Millivoltemeter ist sehr einfach. Voraussetzung ist eine korrekte Montage.
Die einzige durchzuführende Justierung ist die Einstellung einer Bezugsspannung auf 100mV mittels des Potentiometers P1
(die Spannung misst man mit einem Gerät mit hohen Eingangswiderstand zwischen den Punkten REF HI 36 und REF LO 35 des ICs ICL7107).
Da das IC ICL7107 eine zusätzliche negative Spannung benötigt, wird diese durch einen auf Basis des IC 4050 aufgebauten Umformers erzeugt.
Nach der Gleichrichtung leitet man die Spannung auf das Beinchen 26 des ICs US1.
(Achtung! Die Spannung beträgt ca. 3,3 bis 3,6V und ist für die korrekte Arbeit ausreichend).
Durch eine kurzzeitige Verbindung des Punktes TEST Pin 37 des ICs ICL7107 mit der positiven Spannung ist ein Test des Displays und der gesteuernden Ausgänge möglich.
Das Display soll -1888 anzeigen.
Achtung!
Das Millivoltemeter kann mit einem Grundmessbereich von 199,9mV arbeiten (Bauteile sind Bestandteil des Sets).
Man kann ebenfalls den Grundmessbereich auf 1,999V ändern. Dafür muss man anstelle des Kondensators C3 ein 47nF Kondensator anlöten,
an Stelle des Widerstandes R4 ein 470k Widerstand einlöten,
an Stelle des Widerstandes R2 einen 2k Widerstand einnlöten und die Bezugsspannung auf 1V einstellen, auf eine gleiche Weise wie beim 199,9 mV Bereich.
Werden Eingänge HI und LO kurzgeschlossen soll Display 000,0 anzeigen und das Zeichen „-„ soll periodisch aufleuchten.
Das IC ICL7107 reagiert sehr empfindlich auf elektrostatische Ladungen.
Nach dem herausnehmen aus dem Sockel soll es in einer Alufolie oder einem leitendem Schwamm aufbewahrt werden.
Das Millivoltemeter benötigte eine stabilisierte Spannung von 5V / 200mA.
